Penélope Denisse Hernández Monroy[1o Tulum], Alexander Martín De La Parra Nava[1o Tulum], Dylan Soria Saavedra[1o Tulum]
Con el propósito de evaluar el funcionamiento del modelo de captación de agua de lluvia, se realizó una prueba experimental vertiendo agua con impurezas visibles sobre la superficie del techo inclinado. Esta agua contenía pequeñas partículas de tierra y sedimentos, con el fin de simular condiciones reales en las que el agua de lluvia puede arrastrar polvo acumulado. Durante la prueba se observó que el agua siguió correctamente el recorrido previsto en el diseño del modelo. En primer lugar, el líquido se desplazó por la superficie impermeabilizada del techo sin presentar estancamientos, lo que confirmó que la inclinación fue adecuada para permitir el flujo por gravedad. Posteriormente, el agua ingresó al tubo de PVC que funcionó como canaleta. Se comprobó que el diámetro del tubo fue suficiente para permitir el paso continuo del flujo sin desbordamientos. La pendiente ligera instalada facilitó la conducción eficiente hacia la manguera flexible. El agua fue transportada por la manguera hasta el sistema de filtración construido con la botella reciclada. En esta etapa se observó un proceso progresivo de retención de partículas. Las capas de grava gruesa y grava fina detuvieron los residuos de mayor tamaño. La arena redujo la presencia de sedimentos más pequeños, mientras que el carbón activado contribuyó a mejorar la apariencia del agua al disminuir la turbidez. Finalmente, el agua atravesó el algodón y el filtro para café ubicados en la parte inferior del sistema, lo cual permitió retener partículas finas restantes antes de llegar al recipiente de almacenamiento. El resultado obtenido fue agua visualmente más clara y con ausencia de partículas sólidas visibles a simple vista en comparación con el agua vertida inicialmente. Se observó una disminución notable en la turbidez, lo que evidencia que el sistema de filtración cumplió su función de manera adecuada dentro de las condiciones del experimento. No se detectaron fugas en las uniones selladas con silicón caliente, lo que confirma que las conexiones fueron correctamente instaladas. Tampoco se presentaron obstrucciones en el flujo del agua durante el recorrido. Los resultados permiten concluir que el modelo didáctico construido logró representar de manera funcional las etapas de captación, conducción, filtración y almacenamiento del agua de lluvia. Asimismo, se comprobó que la combinación de materiales filtrantes utilizados es efectiva para remover impurezas físicas en una prueba a pequeña escala. Es importante señalar que el análisis realizado fue visual, por lo que los resultados se refieren a mejoras en las características físicas del agua, principalmente en la reducción de partículas visibles. No se efectuaron pruebas químicas ni microbiológicas.
Access to water in Mexico faces critical challenges due to supply irregularities, the overexploitation of aquifers, and the constant growth in demand. Given this vulnerability, rainwater harvesting serves as a sustainable and technical alternative to complement traditional supply systems. This practice consists of collecting precipitation from surfaces such as rooftops to filter and store it in tanks designed for its conservation. A standard system is based on simple physical principles like gravity and consists of four stages: the catchment surface, conduction, filtration, and storage. Its efficiency depends on factors such as the roofing material (preferably smooth) and a hydraulic design that prevents stagnation. Although rainwater is naturally clean, it requires physical filtration processes to remove impurities such as atmospheric dust or debris accumulated on contact surfaces. Our model demonstrated optimal operation: the liquid flowed through PVC gutters and passed through a filter composed of layers of gravel, sand, activated carbon, and cotton. The results showed a significant reduction in turbidity and visible particles, validating the effectiveness of the selected materials in improving the physical quality of the resource. Rainwater harvesting is a viable technology that strengthens water security and fosters a culture of responsible use. The use of educational models allows students and communities to understand the value of natural resources, transforming theoretical concepts into tangible and replicable experiences that promote resilience against water scarcity and climate change.
Ipan ni Mexko tlalli, in atl onca hueyi tlatequipacholli pampa amo chipahuac huan amo mochippa onca in suminitros, in tlamantli inon quichihua in tlacameh huan in cihuameh quinequih ocachi atl. In ameyalli in tlanictzin mo-atlehua huan in macehualtin miyacaquih. Pampa inin, in quiahuitl atl tlacuicaliztli quiza quen ce tlanequiliztli yectli huan tlanonotzalli pampa tlapalehuiz in altepemeh in tlein monequi atl. Inin tlamantli quichihua in tlanechicoiliztli in atl in tlein huetzi ipan in quiahuitl. Monequi tlacuicuiz ipan in tlacpac calli, tlapitzahualiz huan tlatlatiliz ipan in hueyi comitontli pampa ma chipahuac tlacualli. In tlamatiliztli pampa tlacuicuiz in atl quipiya nahuatlamantli: in tlacpac calli pampa tlacuicuiz, in ohtli pampa in atl quiza, in tlatzitzquiliztli huan in tlatlatiliztli. Inin tlamantli mochiuhtica pampa in atl huetzi pampa in chicahualiztli in tlalticpactli. In tlapalehuiliztli monequi in tlacpac calli ma lizo pampa in atl amo mo-quetzaz. Masqui in quiahuitl atl chipahuac, monequi mo-chipahuaz pampa quipiya teuhtli huan occe tlamantli tlein amo cualli. In totlatlaliliz inin modelo didáctico quinexti ca cualli tlamantli: in atl quiz ipan in PVC huan panoc ipan in tlatzitzquiliztli tlein quipiya tetl, xalli, carbón huan ichcatl. In atl nezticatca chipahuac huan amo quipiya tlamantli tlein monextia. Inin tlamantli quichihua in tlanemiliztli pampa in macehualtin ma quimatiuh in tlanequiliztli in atl. In tlamachtiltin huan in macehualtin quimatih ca in yancuic tlamatiliztli hueliz quichihuaz ce tlapalehuiliztli ipan in altepetl.
El agua es un recurso natural indispensable para el desarrollo de la vida y para el funcionamiento de las actividades humanas. Sin embargo, su disponibilidad no siempre es constante ni suficiente para cubrir las necesidades de la población. En distintas regiones de México existen comunidades que enfrentan dificultades en el acceso al agua debido a la irregularidad en el suministro, la sobreexplotación de fuentes subterráneas y el crecimiento de la demanda. Esta situación genera condiciones de vulnerabilidad que afectan la calidad de vida de las personas y evidencian la necesidad de buscar alternativas que complementen los sistemas tradicionales de abastecimiento. En este contexto, la captación de agua de lluvia se presenta como una opción sustentable que permite aprovechar un recurso natural que llega de manera periódica a través de la precipitación pluvial. Cada temporada de lluvias representa una oportunidad para recolectar y almacenar agua que, en muchas ocasiones, no es utilizada y se pierde como escorrentía superficial. Cuando el agua de lluvia no es canalizada adecuadamente, fluye por calles y terrenos, se mezcla con contaminantes y finalmente se integra al sistema de drenaje, sin haber sido aprovechada para usos domésticos o comunitarios. La captación de agua de lluvia consiste en recolectar el agua que cae sobre superficies como los techos de las viviendas, conducirla mediante canaletas y tuberías, someterla a un proceso básico de filtración y almacenarla en depósitos diseñados para su conservación. Este procedimiento no requiere tecnologías complejas para su comprensión, ya que se basa en principios físicos sencillos, como la gravedad y el flujo natural del agua. Además, puede implementarse con materiales accesibles, lo que la convierte en una alternativa viable para zonas donde los recursos económicos son limitados. La importancia de esta tecnología radica en que no busca reemplazar totalmente a los sistemas públicos de distribución, sino complementarlos. Al recolectar agua de lluvia, se reduce la presión sobre otras fuentes de abastecimiento y se fomenta una cultura de uso responsable del agua. Asimismo, permite que las familias dispongan de una reserva adicional para actividades que no requieren agua potable, como la limpieza de espacios, el riego de plantas o el lavado de superficies. De esta manera, el agua potable puede destinarse prioritariamente al consumo humano. La construcción de un modelo de captación de agua de lluvia constituye una herramienta pedagógica que facilita la comprensión del funcionamiento de estos sistemas. A través de la representación a escala de sus componentes principales —techo, canaleta, conducción, filtración y almacenamiento— es posible visualizar el proceso completo desde la caída de la lluvia hasta su almacenamiento final. Este tipo de modelo no solo permite observar el recorrido del agua, sino también analizar la función específica de cada elemento dentro del sistema. El desarrollo de este proyecto parte de la necesidad de entender cómo una tecnología relativamente sencilla puede contribuir a enfrentar un problema real. Mediante la construcción del modelo, se busca demostrar que la captación de agua de lluvia puede ser comprendida y replicada utilizando materiales de fácil acceso. Esto fortalece la idea de que las soluciones sustentables no siempre requieren infraestructura compleja, sino conocimiento, organización y aprovechamiento adecuado de los recursos disponibles. Asimismo, el proyecto promueve la reflexión sobre el cuidado del medio ambiente. Aprovechar el agua de lluvia implica reconocer el valor de los recursos naturales y asumir la responsabilidad de utilizarlos de manera eficiente. En un escenario donde el cambio climático y el crecimiento urbano influyen en la disponibilidad del agua, la adopción de prácticas de aprovechamiento pluvial representa una medida preventiva y responsable.
La necesidad de promover soluciones accesibles, replicables y de bajo costo que puedan contribuir a mejorar las condiciones de aprovechamiento del recurso hídrico a pequeña escala. Si bien existen infraestructuras formales destinadas al abastecimiento de agua, no todas las viviendas cuentan con condiciones óptimas de suministro continuo, lo que genera vulnerabilidad ante interrupciones, fallas o variaciones en la disponibilidad. El desarrollo de un modelo de captación de agua de lluvia permite trasladar un concepto técnico a un entorno práctico y comprensible. La construcción física del sistema facilita la visualización del proceso completo y permite analizar su funcionamiento desde una perspectiva experimental. Esta aproximación fortalece el aprendizaje basado en la observación directa y en la comprobación de principios físicos aplicados. También responde a la necesidad de fomentar una cultura de prevención y planeación frente a escenarios de escasez. En lugar de asumir que el acceso al agua es ilimitado, se propone reflexionar sobre la importancia de gestionar el recurso con responsabilidad. La elaboración del modelo no solo representa un ejercicio académico, sino una herramienta que puede despertar conciencia sobre la administración eficiente del agua en el entorno cotidiano. Desde el punto de vista formativo, promueve el desarrollo de competencias técnicas como el análisis de variables, el cálculo estimado de volúmenes y la evaluación del funcionamiento de sistemas físicos. Además, fortalece habilidades de diseño, organización y resolución de problemas al requerir la integración ordenada de distintos componentes en un sistema funcional. La construcción del modelo implica aplicar conocimientos interdisciplinarios, incluyendo principios de física, matemáticas y educación ambiental. Esta integración favorece una comprensión más amplia del problema y demuestra que las soluciones sostenibles requieren enfoques multidimensionales. Asimismo, tiene relevancia social, ya que el modelo puede servir como herramienta de divulgación en contextos escolares o comunitarios. Al presentar un sistema tangible y fácil de comprender, se facilita la transmisión de conocimientos a personas que podrían estar interesadas en implementar soluciones similares en sus viviendas. Otro elemento que justifica el proyecto es su carácter preventivo. La planificación anticipada de mecanismos alternativos de almacenamiento puede representar una diferencia significativa en situaciones de emergencia o interrupción temporal del servicio. El modelo demuestra que es posible adoptar medidas complementarias sin requerir tecnologías complejas ni inversiones elevadas. En términos ambientales, refuerza la importancia de adoptar prácticas que contribuyan a un uso más equilibrado de los recursos naturales. Al promover soluciones locales, se impulsa la responsabilidad individual y colectiva frente al entorno.
El acceso continuo y suficiente al agua representa una condición esencial para el desarrollo de actividades domésticas, sanitarias y productivas. Sin embargo, en distintos contextos habitacionales el suministro no siempre es constante ni predecible. Las interrupciones temporales, la distribución desigual y la limitada capacidad de almacenamiento en vivienda generan situaciones en las que el recurso no está disponible cuando se requiere. En muchas construcciones habitacionales, el diseño original no contempla mecanismos alternativos de captación o reserva que permitan enfrentar periodos de escasez o irregularidad en el servicio. La infraestructura instalada suele depender exclusivamente de una fuente externa, lo que incrementa la vulnerabilidad ante contingencias. Esta condición pone en evidencia la necesidad de explorar soluciones complementarias que puedan integrarse de manera accesible en el entorno doméstico. Otro aspecto relevante es la limitada comprensión práctica que existe sobre cómo podrían implementarse sistemas alternativos de aprovechamiento hídrico en pequeña escala. Aunque el concepto de captación pluvial es conocido de manera general, no siempre se visualiza de forma concreta cómo se estructura un sistema, cómo interactúan sus componentes ni cuáles son las variables que influyen en su funcionamiento. La ausencia de modelos demostrativos dificulta la apropiación del conocimiento técnico por parte de estudiantes y comunidades. Sin una representación tangible, el proceso puede percibirse como complejo o distante de la realidad cotidiana. Esta brecha entre teoría y aplicación limita la posibilidad de que más personas consideren viable implementar soluciones de captación en sus propias viviendas. Además, la falta de ejercicios prácticos que integren diseño, cálculo y análisis del funcionamiento de sistemas hidráulicos a pequeña escala reduce las oportunidades de aprendizaje significativo en el ámbito educativo. La comprensión de principios físicos y matemáticos aplicados puede fortalecerse cuando se vinculan directamente con un problema real y observable.
En este contexto, surge la siguiente pregunta central:
¿De qué manera puede diseñarse y construirse un modelo didáctico funcional que represente un sistema de captación de agua de lluvia a escala, permitiendo analizar su operación y evaluar su viabilidad como alternativa complementaria en vivienda?
A partir de esta interrogante, el problema se enfoca no únicamente en la disponibilidad del recurso, sino en la necesidad de generar una herramienta educativa que facilite la comprensión integral del sistema. Se trata de transformar un concepto técnico en una experiencia práctica que permita identificar ventajas, limitaciones y condiciones necesarias para su implementación.
El planteamiento del problema reconoce que, aunque existen soluciones tecnológicas disponibles, su adopción depende en gran medida del nivel de entendimiento que se tenga sobre su funcionamiento y beneficios. Por ello, el desarrollo de un modelo demostrativo constituye una estrategia para reducir la brecha entre conocimiento teórico y aplicación práctica.
Si construimos un sistema de captación de agua de lluvia (techo, canaleta, tubería, filtro y depósito), entonces podremos demostrar cómo aprovechar el agua de lluvia para reducir la escasez de agua en comunidades vulnerables.
Construir un modelo de captación de agua de lluvia que simule el funcionamiento de un sistema real, promoviendo el uso responsable y sustentable de este recurso natural.
Analizar la importancia de la captación de agua de lluvia como una alternativa para apoyar a comunidades vulnerables
Demostrar cómo esta tecnología puede ayudar a aprovechar el agua pluvial y contribuir a reducir la escasez de agua en comunidades vulnerables.
El aprovechamiento del agua de lluvia forma parte de las primeras estrategias humanas de adaptación al entorno. En regiones con disponibilidad estacional del recurso hídrico, las comunidades desarrollaron sistemas que les permitieran almacenar el agua durante los periodos de precipitación para utilizarla en épocas secas. Esta práctica surgió como respuesta a la variabilidad climática y a la necesidad de asegurar la supervivencia. En el territorio mexicano, las condiciones geográficas y climáticas favorecieron la creación de soluciones adaptadas a cada región. Las zonas áridas del norte y centro del país exigieron mecanismos de almacenamiento más sofisticados que permitieran conservar el agua durante largos periodos sin lluvias. Estas experiencias históricas constituyen un antecedente relevante para comprender que la captación pluvial no es una idea nueva, sino una práctica con bases sólidas en la tradición hidráulica. Con la consolidación de sistemas centralizados de abastecimiento durante el siglo XX, muchas comunidades comenzaron a depender casi exclusivamente de redes públicas de distribución. Sin embargo, el crecimiento demográfico acelerado y la expansión urbana superaron en varios casos la capacidad de infraestructura instalada. Esta situación evidenció la vulnerabilidad de los sistemas cuando enfrentan sequías prolongadas o fallas operativas. En las últimas décadas, la captación de agua de lluvia ha retomado importancia dentro de los enfoques de sustentabilidad. La necesidad de reducir la presión sobre acuíferos y fuentes superficiales ha impulsado la reconsideración de tecnologías complementarias que permitan aprovechar el recurso de manera local.
La problemática del agua en México se caracteriza por su complejidad y diversidad regional. La distribución de la precipitación no es uniforme; mientras el sur y sureste reciben altos volúmenes de lluvia, el norte presenta condiciones más áridas. Esta desigualdad genera retos en la planeación y gestión del recurso. El aumento poblacional ha incrementado la demanda de agua para consumo doméstico, agrícola e industrial. En muchas zonas, la extracción de aguas subterráneas ha superado la capacidad natural de recarga, generando sobreexplotación de acuíferos. Este fenómeno puede provocar descenso en los niveles freáticos y deterioro ambiental. En áreas urbanas, la impermeabilización del suelo reduce la infiltración natural y aumenta la escorrentía superficial. Esto ocasiona que grandes volúmenes de agua pluvial se pierdan rápidamente a través del drenaje, sin ser aprovechados. Las comunidades vulnerables enfrentan de manera más directa estas problemáticas. El suministro intermitente obliga a almacenar agua en condiciones que no siempre garantizan su calidad. La dependencia de pipas o fuentes externas implica costos adicionales. Ante este panorama, se reconoce la necesidad de diversificar estrategias de abastecimiento. La captación de agua de lluvia representa una alternativa que puede fortalecer la seguridad hídrica al complementar las fuentes tradicionales.
Un sistema de captación de agua de lluvia se basa en principios físicos elementales, principalmente la gravedad y el flujo por pendiente. El agua precipitada se desliza por superficies inclinadas hacia puntos de recolección. La eficiencia del proceso depende de factores como el material del techo, su inclinación y el mantenimiento adecuado.
3.1 Superficie de captación
La superficie de captación suele ser el techo de la vivienda. Los materiales lisos, como lámina metálica o concreto pulido, permiten mayor eficiencia en el escurrimiento. El área disponible determina el volumen potencial de recolección.
3.2 Sistema de conducción
Las canaletas instaladas en los bordes del techo recogen el agua y la dirigen hacia tuberías. Estas deben tener pendiente suficiente para evitar estancamientos. El diseño considera el diámetro adecuado para soportar el caudal máximo durante lluvias intensas.
3.3 Sistema de filtración
El proceso de filtración es fundamental para mejorar la calidad del agua recolectada. Los filtros básicos utilizan capas de materiales granulares organizadas por tamaño de partícula:
Grava gruesa
Grava fina
Arena
La disposición en capas permite retener sedimentos progresivamente. Este mecanismo se basa en la reducción del tamaño de los poros a través de los cuales fluye el agua.
3.4 Almacenamiento
El depósito de almacenamiento debe ser cerrado y resistente. Su capacidad se calcula considerando la precipitación promedio y la demanda estimada. El diseño debe facilitar la limpieza y evitar la entrada de contaminantes.
El dimensionamiento técnico del sistema requiere estimar el volumen potencial de agua recolectable. Este cálculo considera:
Volumen = Área de captación × Precipitación × Coeficiente de escurrimiento
El coeficiente de escurrimiento representa la eficiencia del material del techo para permitir que el agua fluya hacia el sistema. No toda el agua precipitada puede captarse debido a pérdidas por evaporación o salpicaduras. El dimensionamiento adecuado permite diseñar un depósito proporcional a la cantidad de agua disponible y al consumo previsto.
Aunque el agua de lluvia se origina a partir de procesos naturales de evaporación y condensación, puede contaminarse al entrar en contacto con superficies. El polvo atmosférico, hojas y residuos acumulados en el techo pueden alterar su calidad. Por ello, se recomienda:
Limpieza periódica del techo.
Instalación de dispositivos que desvíen las primeras lluvias.
Uso de filtros físicos.
Depósitos cerrados y protegidos de la luz solar.
En aplicaciones destinadas al consumo humano, deben incorporarse procesos adicionales de desinfección.
La captación pluvial en vivienda se caracteriza por su adaptabilidad. Puede implementarse tanto en zonas rurales como urbanas, ajustándose a diferentes tipos de construcción y condiciones económicas. En viviendas de interés social, el sistema suele destinarse a usos no potables. Esto permite reducir el consumo de agua proveniente de la red pública. A nivel comunitario, los sistemas pueden ampliarse para abastecer espacios compartidos. La participación colectiva favorece el mantenimiento y la sostenibilidad del proyecto.
La captación pluvial contribuye a disminuir la escorrentía superficial en zonas urbanas, reduciendo el riesgo de inundaciones. Al retener parte del agua precipitada, se reduce la carga sobre el sistema de drenaje.
Asimismo, al disminuir la extracción de acuíferos, se favorece el equilibrio ambiental. El aprovechamiento local reduce la energía necesaria para transporte y bombeo.
Entre las principales limitaciones se encuentran:
Dependencia de la variabilidad climática.
Necesidad de mantenimiento constante.
Espacio limitado para almacenamiento.
Falta de capacitación técnica en algunas comunidades.
Estas limitaciones deben considerarse en la planeación y diseño del sistema.
La captación de agua de lluvia promueve una cultura de aprovechamiento responsable. Permite comprender de manera práctica el ciclo hidrológico y la importancia de conservar el recurso. Los modelos didácticos desempeñan un papel relevante en la educación ambiental. Al representar el sistema a escala, facilitan la comprensión de su funcionamiento y fortalecen el aprendizaje significativo.
El presente proyecto retoma los antecedentes históricos, técnicos y sociales descritos anteriormente. La construcción de un modelo permite visualizar los componentes esenciales del sistema y analizar su funcionamiento. El modelo integra superficie de captación, conducción, filtración y almacenamiento, respetando los principios técnicos de los sistemas reales. De esta manera, se demuestra que la captación pluvial es una tecnología viable y sustentable para apoyar a comunidades vulnerables.
| 1. Materiales estructurales
2 cajas de cartón de 60 × 31 × 30 cm 1 hoja de papel cascarón de 63 × 60 cm 65 × 65 cm de hule autoadherible 1 tubo de PVC de 70 cm y ¼” de diámetro 2 tapas para tubo de PVC de ¼” 1 metro de manguera flexible de 5 mm de diámetro 1 botella reciclada de plástico de 600 ml 1 frasco de plástico para almacenamiento
4 cm de grava gruesa 3 cm de grava fina 5 cm de arena 4 cm de carbón activado Un trozo de algodón 1 filtro para café
Silicón caliente (barras de silicón) Pintura vinílica color verde Pintura vinílica color rojo Pintura vinílica color amarillo
Pistola para silicón caliente Regla o cinta métrica Lápiz para marcar Tijeras Cúter o navaja Recipiente para lavar arena y grava Punzón o clavo (para realizar perforaciones pequeñas en el PVC o botella) Construcción del modelo de captación de agua de lluvia
1.1 Se tomó la primera caja de cartón de 60 × 31 × 30 cm para representar la estructura principal de la vivienda. 1.2 Se verificó que la caja estuviera firme y correctamente cerrada en su base utilizando silicón caliente para reforzar las uniones. 1.3 Se aplicó pintura vinílica color verde en las superficies externas de la caja para simular las paredes de la casa. Se dejó secar completamente. 1.4 La segunda caja se utilizó como la estructura del segundo nivel de la casa.
2.1 Se tomó la hoja de papel cascarón de 63 × 60 cm. 2.2 Posteriormente, el techo fue pintado combinando pintura vinílica roja y amarilla hasta obtener un color naranja intenso, representando una superficie visible y diferenciada. 2.3 Una vez seco, el techo se fijó sobre la estructura de cartón con ligera inclinación para favorecer el flujo del agua por gravedad. 2.4 La superficie fue cubierta completamente con hule autoadherible de 65 × 65 cm para impermeabilizar y simular un techo capaz de permitir el escurrimiento del agua. 2.5 Se verificó que no quedaran burbujas ni espacios sin cubrir.
3.1 Se utilizó un tubo de PVC de 70 cm y ¼ de pulgada de diámetro para simular la canaleta. 3.2 El tubo se fijó en el borde inferior del techo utilizando silicón caliente. 3.3 Se colocaron dos tapas en los extremos del tubo, dejando una perforación en uno de los extremos para permitir la salida del agua hacia la manguera. 3.4 Se verificó que la canaleta mantuviera una ligera pendiente hacia el punto de salida para asegurar el flujo continuo.
4.1 Se conectó la manguera flexible de 5 mm de diámetro al extremo perforado del tubo de PVC. 4.2 La unión se selló con silicón caliente para evitar fugas. 4.3 La manguera se dirigió hacia el sistema de filtración.

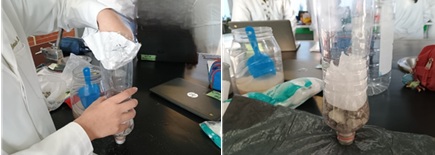

5.1 Se tomó una botella reciclada de plástico de 600 ml. 5.2 Se cortó la base de la botella para permitir la introducción de los materiales filtrantes. 5.3 En la boquilla se colocó un trozo de algodón y un filtro para café para evitar la salida de partículas finas. 5.4 Se colocaron las capas filtrantes en el siguiente orden, de abajo hacia arriba: Algodón Filtro para café 4 cm de carbón activado 5 cm de arena 3 cm de grava fina 4 cm de grava gruesa 5.5 Antes de introducir la arena y la grava, estos materiales fueron lavados con agua limpia para eliminar el polvo. 5.6 La botella se fijó en posición vertical utilizando silicón caliente.
6.1 Se colocó un frasco de plástico debajo del sistema de filtración para almacenar el agua ya filtrada. 6.2 Se verificó que la salida de la botella coincidiera con la boca del frasco para evitar derrames.
7.1 Se vertió agua sobre el techo inclinado para simular la lluvia. 7.2 Se observó el recorrido del agua desde la superficie de captación, pasando por la canaleta, la manguera y el filtro. 7.3 Se comprobó que el agua almacenada presentara menor presencia de partículas visibles.
Conclusión técnica del procedimiento El modelo construido permite observar de manera clara el proceso completo de captación, conducción, filtración y almacenamiento del agua de lluvia, manteniendo coherencia con los principios físicos que rigen el funcionamiento de un sistema real.
|
Con el propósito de evaluar el funcionamiento del modelo de captación de agua de lluvia, se realizó una prueba experimental vertiendo agua con impurezas visibles sobre la superficie del techo inclinado. Esta agua contenía pequeñas partículas de tierra y sedimentos, con el fin de simular condiciones reales en las que el agua de lluvia puede arrastrar polvo acumulado. Durante la prueba se observó que el agua siguió correctamente el recorrido previsto en el diseño del modelo. En primer lugar, el líquido se desplazó por la superficie impermeabilizada del techo sin presentar estancamientos, lo que confirmó que la inclinación fue adecuada para permitir el flujo por gravedad. Posteriormente, el agua ingresó al tubo de PVC que funcionó como canaleta. Se comprobó que el diámetro del tubo fue suficiente para permitir el paso continuo del flujo sin desbordamientos. La pendiente ligera instalada facilitó la conducción eficiente hacia la manguera flexible. El agua fue transportada por la manguera hasta el sistema de filtración construido con la botella reciclada. En esta etapa se observó un proceso progresivo de retención de partículas. Las capas de grava gruesa y grava fina detuvieron los residuos de mayor tamaño. La arena redujo la presencia de sedimentos más pequeños, mientras que el carbón activado contribuyó a mejorar la apariencia del agua al disminuir la turbidez. Finalmente, el agua atravesó el algodón y el filtro para café ubicados en la parte inferior del sistema, lo cual permitió retener partículas finas restantes antes de llegar al recipiente de almacenamiento. El resultado obtenido fue agua visualmente más clara y con ausencia de partículas sólidas visibles a simple vista en comparación con el agua vertida inicialmente. Se observó una disminución notable en la turbidez, lo que evidencia que el sistema de filtración cumplió su función de manera adecuada dentro de las condiciones del experimento. No se detectaron fugas en las uniones selladas con silicón caliente, lo que confirma que las conexiones fueron correctamente instaladas. Tampoco se presentaron obstrucciones en el flujo del agua durante el recorrido. Los resultados permiten concluir que el modelo didáctico construido logró representar de manera funcional las etapas de captación, conducción, filtración y almacenamiento del agua de lluvia. Asimismo, se comprobó que la combinación de materiales filtrantes utilizados es efectiva para remover impurezas físicas en una prueba a pequeña escala. Es importante señalar que el análisis realizado fue visual, por lo que los resultados se refieren a mejoras en las características físicas del agua, principalmente en la reducción de partículas visibles. No se efectuaron pruebas químicas ni microbiológicas.
El desarrollo del presente proyecto permitió diseñar, construir y evaluar un modelo de captación de agua de lluvia a pequeña escala, demostrando que es posible representar de manera funcional los principios básicos de este tipo de sistema mediante materiales accesibles y de bajo costo. La experiencia evidenció que los conceptos relacionados con el aprovechamiento del recurso hídrico pueden trasladarse a una aplicación práctica comprensible y observable. El modelo construido logró reproducir de forma ordenada las etapas esenciales del proceso: captación, conducción, filtración y almacenamiento. Durante la prueba experimental se comprobó que el agua vertida sobre el techo siguió el recorrido previsto y que el sistema de filtración redujo la presencia de partículas visibles. Esto confirma que la disposición de los materiales filtrantes y la estructura general del diseño fueron adecuadas para cumplir con el objetivo planteado. Asimismo, el proyecto permitió identificar la importancia del diseño estructural, la inclinación del techo, el sellado de uniones y la correcta organización de las capas filtrantes. Estos elementos influyen directamente en el desempeño del sistema y evidencian que incluso en modelos a escala es necesario aplicar criterios técnicos básicos.
Desde el punto de vista formativo, la construcción del modelo favoreció la integración de conocimientos de distintas áreas, como física, matemáticas y educación ambiental. El proyecto fortaleció habilidades de observación, análisis, medición y resolución de problemas, demostrando que el aprendizaje práctico facilita la comprensión de fenómenos científicos. En términos económicos, la estimación de costos indicó que el modelo puede elaborarse con una inversión moderada, lo que refuerza su viabilidad en contextos escolares. El uso de materiales reciclados también destacó la importancia de aprovechar recursos disponibles y reducir gastos innecesarios. Si bien el modelo demostró ser funcional para fines didácticos, también se reconocen sus limitaciones. La evaluación realizada fue principalmente visual y no incluyó análisis químicos o microbiológicos. Por ello, el alcance del proyecto se centra en la representación física del proceso y en la mejora observable de la calidad del agua en términos de turbidez. Finalmente, el proyecto cumplió con su propósito al demostrar que la captación de agua de lluvia puede representarse mediante un modelo sencillo, funcional y económicamente accesible. Además de validar el diseño propuesto, la experiencia permitió reflexionar sobre la importancia de buscar alternativas complementarias para el aprovechamiento responsable del recurso hídrico. El modelo construido constituye una herramienta educativa que contribuye a fortalecer la conciencia ambiental y el pensamiento científico aplicado.
Organización Mundial de la Salud. (2023). Guías sobre la calidad del agua potable. OMS.
Secretaría de Medio Ambiente y Recursos Naturales. (2022). Captación de agua de lluvia. SEMARNAT.
López Hernández, M. (2018). *Recolección de agua de lluvia: Una guía sostenible*. Editorial Trillas. (pp. 15–42).
Martínez, J. A. (2016). *Cómo aprovechar el agua de lluvia*. Ediciones Técnicas Mexicanas. (pp. 33–58).
Instituto Mexicano de Tecnología del Agua. (2019). *Problemas del agua en México: ¿Cómo abordarlos?* IMTA. (pp. 70–95).
Pérez Ramírez, L. (2020). *Sistema de captación de agua pluvial para viviendas*. Universidad Nacional Autónoma de México. (pp. 45–68).
Gómez Torres, C. (2017). *Captación del agua de lluvia: Solución caída del cielo*. Fondo de Cultura Económica. (pp. 25–53).
