PJ – DC – 86 Van de Graaff, Generador electrostático casero

La energía electrostática es el tipo de energía que aparece cuando las cargas eléctricas se encuentran en reposo. Se produce por un desequilibrio de electrones entre los cuerpos, creando cargas positivas y negativas que se atraen o se repelen. Gracias a este fenómeno entendemos distintas cosas cotidianas como lo son la electricidad estática, los diferentes tipos de rayos o cuando un globo se pega al cabello al frotarlo con este. Aunque las cargas no se mueven constantemente, esta energía puede liberarse en varias formas como lo son las chispas o descargas.En este proyecto elaboramos un prototipo del generador de Van de Graaff con materiales de reciclaje que son fáciles de conseguir o tienes en tu propia casa. Esta es una máquina llamativa que produce voltajes mediante energía electrostática. Funciona con una banda aislante que transporta las cargas hasta una esfera metálica hecha de aluminio, donde se acumulan de manera progresiva. Al concentrarse en la superficie, las cargas generan una gran diferencia de potencial eléctrico. Este proceso permite observar con mayor claridad cómo se distribuyen y concentran las cargas en un cuerpo conductor. Además, el generador demuestra que es posible construir un dispositivo funcional utilizando materiales accesibles, que son de bajo precio y aplicando principios básicos de la física. Por ello se emplea en clases y laboratorios, ya que facilita comprender el comportamiento de las cargas eléctricas de forma segura y práctica.

Electrostatic energy is the type of energy that appears when electrical charges are at rest. It is produced by an imbalance of electrons between bodies, creating positive and negative charges that attract or repel each other. Thanks to this phenomenon, we understand various everyday phenomena such as static electricity, different types of lightning, or when a balloon sticks to your hair when you rub it against it. Although the charges do not move constantly, this energy can be released in various forms, such as sparks or discharges.
In this project, we built a prototype of a Van de Graaff generator using recycled materials that are easy to find or that you may have in your own home. This is an eye-catching machine that produces voltages using electrostatic energy. It works with an insulating belt that transports the charges to a metal sphere made of aluminum, where they gradually accumulate. As they concentrate on the surface, the charges generate a large difference in electrical potential. This process allows us to observe more clearly how charges are distributed and concentrated in a conductive body. In addition, the generator demonstrates that it is possible to build a functional device using accessible, low-cost materials and applying basic principles of physics. For this reason, it is used in classrooms and laboratories, as it facilitates understanding the behavior of electrical charges in a safe and practical way.

Energía electrostática monextia kemaj nopa cargas eléctricas moseuiaj uan kichijchiua se desequilibrio tlen electrones tlen eltok tlatlajko tlen tlamantli. Ni tlamantli kiixtoma tlen pano mojmostla kej electricidad estática o tlapetlanilotl. Ipan ni tekitl, se generador Van de Graaff kichijchijkej ika tlamantli tlen ika mokuepaj. Nopa tepostli kitekiuia se banda tlen kiuika cargas ipan se esfera tlen tepostli kampa mosentilia, uan ​​kichijchiua miak voltaje. Ika ni uelis tikitas kenijkatsa moxeloa nopa cargas eléctricas uan tijnextis tla uelis tijchijchiuas tepostli tlen tekiti ika tlamantli tlen uelis tijpantis.

La electricidad es una forma de energía que está presente en casi todo lo que usamos en nuestra vida diaria. Gracias a ella funcionan muchos aparatos como los focos, los celulares, las computadoras y otros dispositivos que utilizamos constantemente. Sin embargo, la electricidad no solo se encuentra en los cables o en los aparatos electrónicos, también puede aparecer en fenómenos simples que ocurren a nuestro alrededor. Uno de esos fenómenos es la electricidad estática, la cual se estudia dentro de una parte de la física llamada electrostática.
La electrostática se encarga de estudiar cómo se comportan las cargas eléctricas cuando se encuentran en reposo. Este fenómeno ocurre cuando hay un desequilibrio entre los electrones de distintos materiales. Cuando esto pasa, algunos objetos pueden quedar con carga positiva y otros con carga negativa. Dependiendo del tipo de carga que tengan, los objetos pueden atraerse o repelerse entre sí. Aunque esto puede sonar un poco complicado, en realidad es algo que podemos observar fácilmente en situaciones de la vida cotidiana.
Por ejemplo, cuando frotamos un globo contra nuestro cabello, muchas veces el globo se queda pegado o incluso puede levantar algunos cabellos. Esto sucede porque al frotar los materiales se produce un intercambio de electrones que genera cargas eléctricas. Otro ejemplo ocurre cuando caminamos sobre una alfombra y después tocamos algo metálico, ya que en ocasiones sentimos una pequeña descarga eléctrica. Estos pequeños fenómenos muestran que la electricidad estática está presente en nuestro entorno, aunque muchas veces no le prestemos atención.
Para poder entender mejor este tipo de fenómenos existen algunos dispositivos que ayudan a demostrar cómo se comporta la electricidad estática. Uno de los más conocidos es el generador de Van de Graaff. Este aparato es una máquina que permite acumular cargas eléctricas en una esfera metálica y generar altos voltajes. Su funcionamiento se basa en una banda aislante que se mueve entre dos rodillos y transporta las cargas eléctricas hasta la parte superior del generador, donde se acumulan en una esfera metálica.
Cuando la carga eléctrica se acumula en la esfera, pueden ocurrir varios efectos visibles. Por ejemplo, se pueden producir pequeñas chispas, atraer objetos ligeros o incluso hacer que el cabello de una persona se levante cuando toca la esfera del generador. Por esta razón, el generador de Van de Graaff es muy utilizado en escuelas, museos de ciencia y laboratorios, ya que permite observar de forma clara y divertida cómo funciona la electricidad estática.
Sin embargo, los generadores que se utilizan en laboratorios o museos suelen ser equipos más grandes o costosos, lo que hace que no siempre estén disponibles para todos los estudiantes o escuelas. Debido a esto, una buena alternativa es intentar construir un modelo más sencillo utilizando materiales reciclados o materiales que se puedan conseguir fácilmente.
El uso de materiales reciclados en proyectos científicos es una buena forma de aprender y al mismo tiempo aprovechar objetos que normalmente se tirarían a la basura. Además de ayudar al medio ambiente, también permite demostrar que no siempre se necesitan materiales costosos para realizar experimentos o proyectos de ciencia. Muchas veces, con un poco de creatividad y algunos conocimientos básicos, se pueden construir modelos funcionales que ayudan a entender mejor diferentes fenómenos físicos.
En este proyecto se propone construir un generador electrostático de Van de Graaff utilizando materiales reciclados que son fáciles de conseguir, como tubos de PVC, madera, latas de aluminio, bandas elásticas y cables. La idea principal es demostrar cómo se genera la energía electrostática y observar algunos de sus efectos de una manera práctica.
Durante la elaboración del generador, también se busca comprender mejor cómo se comportan las cargas eléctricas y cómo se pueden acumular en un cuerpo conductor. Además, al realizar este proyecto se ponen en práctica diferentes habilidades, como investigar información, seleccionar materiales adecuados, construir el dispositivo y realizar pruebas para comprobar si funciona correctamente.
Otro aspecto importante de este proyecto es que promueve el uso responsable de los materiales. Al reutilizar objetos que ya tenemos en casa, se demuestra que muchos de ellos todavía pueden tener un uso útil en actividades educativas o experimentos científicos. Esto también ayuda a generar una mayor conciencia sobre la importancia de reciclar y cuidar el medio ambiente.
En conclusión, la construcción de un generador de Van de Graaff casero permite aprender sobre la electricidad estática de una manera más práctica y fácil de entender. A través de este proyecto se puede observar cómo se generan y se acumulan las cargas eléctricas, además de demostrar que es posible construir un dispositivo funcional utilizando materiales reciclados y accesibles. De esta forma, se fomenta el aprendizaje de la física de una manera más interesante, creativa y cercana a la realidad de los estudiantes.

El generador de Van de Graaff es uno de los dispositivos más utilizados para demostrar la acumulación de cargas eléctricas y la generación de energía electrostática. Sin embargo, los modelos comerciales suelen tener costos elevados, lo que limita su disponibilidad en algunos entornos educativos.
Por esta razón, el presente proyecto propone la construcción de un generador electrostático utilizando
materiales reciclados y de bajo costo, demostrando que es posible elaborar un dispositivo funcional sin necesidad de equipos especializados.
Además, Se busca aprovechar recursos reutilizables para darle un segundo uso y comprobar que con creatividad y conocimientos básicos se puede desarrollar un proyecto científico de manera económica y accesible a la vez contribuye a promover prácticas sostenibles

Los generadores electrostáticos, como el generador de Van de Graaff, permiten visualizar fenómenos como la acumulación de cargas eléctricas y la generación de diferencias de potencial. No obstante, los dispositivos utilizados en laboratorios o museos suelen ser equipos especializados que requieren materiales específicos y costos relativamente altos.
Ante esta situación surge la necesidad de explorar alternativas que permitan construir modelos didácticos utilizando materiales accesibles o reciclados.
La elaboración de un prototipo del generador electrostático Van de Graaff representa un reto cuando se busca utilizar únicamente materiales reciclados. No se trata solo de construir el dispositivo, sino de organizar adecuadamente los recursos disponibles y adaptarlos para que cumplan la función necesaria dentro del mecanismo.
El problema radica en cómo diseñar y ensamblar el generador empleando materiales reutilizados, asegurando que cada parte permita su correcto funcionamiento y facilitando el entendimiento de las leyes de la física.

Si elaboramos un generador electrostático Van de Graaff con materiales de reciclado entonces, lograremos elaborar un prototipo casero para generar energía electrostática.

Elaborar un generador electrostático Van de Graaff casero para demostrar cómo se genera energía electrostática a partir de la energía eléctrica.

1.Investigar sobre un generador electrostático Van de Graff y la elaboración de una con materiales de reciclaje.
2.Buscar los distintos materiales con los que se puede elaborar uno.
3.Realizar un prototipo casero del Van de Graaf con materiales de reciclaje.
4.Difundir el prototipo de nuestro generador con materiales reciclados.

Energía asequible y no contaminante
Educación de calidad

El Generador de Van de Graaff es un aparato que almacena cargas eléctricas en su terminal esférico y puede generar alta tensión. Los modelos didácticos, que son más conocidos, permiten realizar demostraciones que contextualizan los fenómenos electrostáticos.
Fue diseñado y construido por el ingeniero estadounidense, Robert Jemison Van de Graaff (1901 – 1967). En 1931 el Generador Van de Graaff fue usado como una especie de acelerador de partículas, indispensable en los estudios de constitución del átomo.Los aceleradores Van de Graaff sufrieron un desarrollo tecnológico dando lugar al hoy conocido como «aceleradores Pelletron».
Este generador fue desarrollado en 1929 y fue de gran relevancia en la historia de la investigación nuclear.
Hoy en día es muy utilizado en las demostraciones de descargas electrostáticas en museos de la ciencia, universidades y escuelas.
El generador de Van de Graaff tiene un sistema de funcionamiento que utiliza la excitación de cargas activada por fricción, es un artefacto que crea diferencias de potencial o tensiones, produciendo por ello grandes voltajes. Su nombre viene de su creador, Robert Jamison Van der Graaff, quien lo construyó en 1929. El sistema se basa en fenómenos de electrización por contacto.
Esta máquina está compuesta por 2 rodillos, así como también por una correa confeccionada de material aislante, un motor, así como una cúpula de descarga, una columna de soporte y dos cepillos metálicos.Generalmente, la columna es confeccionada en acrílico o PVC. Los rodillos deben ser de materiales diferentes, normalmente uno de ellos es confeccionado en aluminio o teflón.
De esta forma, ellos se electrizan, por la fricción de la correa. El motor es responsable de girar los rodillos, que a su vez quedan electrizados y consiguen atraer cargas opuestas.
Esto es posible debido a la superficie externa de la correa, así como a los cepillos / peines. Esta correa también es responsable de llevar las cargas entre la tierra y la cúpula.
Por su parte, la cúpula puede hacer que la carga de energía no pueda generar campo eléctrico sobre el rodillo superior. De esta manera, las cargas pueden ser extraídas.
Ellas son atraídas como si estuvieran directamente en la tierra. Y con ello, es posible alcanzar tensiones altas con facilidad.
Para entender mejor este fenómeno citaremos que es la energía electrostática y algunos de sus usos.
Los primeros indicios del estudio de la electrostática se remontan a la época de los griegos antiguos, cuando el filósofo Tales de Mileto (624 a.C. – 546 a. C.) identificó comportamientos extraños a partir de la fricción del ámbar con tejidos como la lana, generando la atracción de objetos con electricidad estática.
Posteriormente, en el siglo XVII se realizaron los primeros análisis de la relación entre la electricidad y el magnetismo, con el objetivo de mejorar la precisión de las brújulas magnéticas. El italiano Niccolo Cabeo analizó estudios del físico británico William Gilbert y concluyó que existían fuerzas de atracción y repulsión entre cuerpos, según sus características.
En el año 1733, el físico y químico francés Francois de Cisternay du Fay planteó la existencia de dos tipos de cargas eléctricas: la negativa y la positiva. Luego, en 1785 el también
el físico francés Charles Coulomb formalizó en un tratado los conceptos cuantitativos de las fuerzas eléctricas, formulando la Ley de Coulomb en la que se plantearon enunciados de atracción y repulsión de cargas eléctricas estáticas. Esta ley se complementa con el Teorema de Gauss en el que se definieron casi todos los fenómenos electrostáticos.
La electrostática es una rama de la física que se encarga de estudiar los efectos que se producen en los cuerpos después de ser sometidos a cargas eléctricas. También se puede definir como el estudio del comportamiento de las cargas eléctricas cuando están en equilibrio. O lo que es lo mismo, los efectos que se generan en los cuerpos como resultado de sus cargas eléctricas, ya sean de atracción o rechazo. A este efecto se le conoce como fenómeno electrostático.
La electrostática se produce cuando dos o más cuerpos entran en contacto y se separan de nuevo. Se trata de un fenómeno de superficies que da lugar a la transferencia deelectrones de un átomo a otro. Se puede generar de la siguiente manera:
· Carga eléctrica por frotación: algunos cuerpos pueden cargarse después de ser frotados uno contra otro, produciendo la transferencia de electrones. De esta manera, un objeto queda cargado electronegativamente y el otro electropositivamente.
· Carga eléctrica por inducción: no requiere de contacto entre objetos para generar la carga eléctrica. Por el contrario, si un material tiene carga negativa y se acerca a un cuerpo eléctricamente neutro, los electrones del último se sentirán repelidos ante el exceso de electrones del primer cuerpo y, por lo tanto, se moverá dentro del material contenedor para alejarse del cuerpo cargado.
Entendiendo entonces que la energía electrostática es el fenómeno que ocurre entre dos cuerpos que acumulan carga eléctrica, ya sea por procesos de inducción o fricción. Esta acumulación de energía se puede producir, por ejemplo, si dos materiales se frotan entre sí, pasando los electrones de una superficie a otra a través del diferencial de nivel energético.
En electrostática, el nivel de carga depende de factores como el material (si es conductor, semiconductor o aislante), así como de sus propiedades físicas y eléctricas, humedad, temperatura, presión y velocidad de separación de cuerpos.
La electrostática en la vida cotidiana puede aparecer de distintas formas para hacernos experimentar su nivel. Uno de los más comunes es el que ocurre al peinarnos, el plástico actúa como aislante al frotarse. Esto termina produciendo electrones que atraen mucho más al cabello y que muchas veces lo ponen de punta.
Otros ejemplos incluyen la fricción de los pies con una alfombra, al arrastrar los pies con calcetines sobre la alfombra, la electricidad estática se acumula en el cuerpo y, si después se toca a alguien, se puede sentir una descarga eléctrica entre las pieles.
Frotar con un paño un trozo de vidrio: cuando el paño es lo suficientemente grueso, el vidrio, que tiene cualidad de material aislante, queda cargado eléctricamente y atraerá partículas pequeñas que se encuentren a su alrededor.
Impresión en máquinas fotocopiadoras o de láser: el rayo de luz que ilumina la imagen o texto a través de un proceso de escaneo le transfiere la carga eléctrica a un tambor fotosensible. Por su parte, el tóner, que tiene características magnéticas, al pasar por el tambor se adhiere a las partes sensibilizadas por el rayo de luz. Luego, cuando el papel pasa por el tambor, el material del tóner se desprende y se adhiere a la superficie, transfiriendo el contenido del tambor.
Otro campo de aplicación es la industria electrónica, médica y automotriz, en donde la electrostática es esencial para entender los procesos que ocurren en la manipulación de cargas eléctricas.
Industria electrónica: la electrostática es de gran importancia debido a que las cargas eléctricas pueden dañar los componentes electrónicos. La electrostática se utiliza para diseñar y fabricar dispositivos electrónicos que sean resistentes a las cargas eléctricas, como chips de computadora y circuitos integrados.
Industria médica, la electrostática se utiliza para controlar la electricidad estática en los hospitales y evitar que se produzcan chispas que puedan causar incendios. También se utiliza para generar campos eléctricos que se utilizan en terapias médicas, como la estimulación muscular y la electrocirugía.
En la industria automotriz, la electrostática se utiliza para pintar los automóviles. Se aplica una carga eléctrica a la pintura y se atrae hacia la carrocería del automóvil, lo que produce una capa uniforme de pintura en toda la superficie.
sin llegar a tocarla.
En el estudio de la electricidad, los materiales se clasifican principalmente según su capacidad para permitir o impedir el movimiento de las cargas eléctricas. De esta manera, se distinguen dos categorías fundamentales: los materiales conductores y los materiales aislantes. Esta clasificación es esencial para el desarrollo de dispositivos eléctricos y electrónicos, así como para la comprensión de diversos fenómenos eléctricos presentes en la vida cotidiana.
Los materiales conductores son aquellos que permiten el paso de la corriente eléctrica con relativa facilidad. Esto ocurre porque poseen electrones libres en su estructura atómica, los cuales pueden desplazarse cuando se aplica un campo eléctrico. Entre los materiales conductores más comunes se encuentran los metales como el cobre, el aluminio, el hierro y la plata. Estos materiales se utilizan ampliamente en cables eléctricos, circuitos electrónicos y componentes de dispositivos eléctricos debido a su alta conductividad.
El cobre, por ejemplo, es uno de los conductores más utilizados en instalaciones eléctricas gracias a su excelente capacidad para transportar electricidad y su relativa abundancia. El aluminio también se emplea en cables de transmisión eléctrica debido a que es más ligero y económico, aunque su conductividad es ligeramente menor. La plata es el mejor conductor conocido, pero su alto costo limita su uso a aplicaciones especializadas.
Por otro lado, los materiales aislantes son aquellos que dificultan o impiden el flujo de corriente eléctrica. Esto se debe a que sus electrones están fuertemente ligados a sus átomos y no pueden moverse libremente.
Algunos ejemplos comunes de materiales aislantes incluyen el plástico, la goma, el vidrio, la cerámica y la madera seca. Estos materiales se utilizan principalmente para recubrir conductores o para evitar descargas eléctricas y proteger a las personas de posibles accidentes.
Los aislantes desempeñan un papel fundamental en la seguridad eléctrica. Por ejemplo, el recubrimiento plástico de los cables evita que la corriente eléctrica entre en contacto con otros materiales o con el cuerpo humano. Asimismo, materiales como la porcelana y el vidrio se utilizan en los aisladores de las líneas de transmisión eléctrica para evitar pérdidas de energía y prevenir cortocircuitos.
Además de los conductores y aislantes, existe una tercera categoría conocida como materiales semiconductores, los cuales presentan propiedades intermedias entre ambos tipos. Estos materiales, como el silicio y el germanio, son esenciales en la fabricación de dispositivos electrónicos como transistores, diodos y circuitos integrados.
Comprender las propiedades de los materiales conductores y aislantes es fundamental para el diseño y funcionamiento de sistemas eléctricos. La correcta selección de estos materiales permite optimizar el transporte de energía eléctrica, mejorar la eficiencia de los dispositivos y garantizar la seguridad en su uso. Por esta razón, el estudio de sus características físicas y eléctricas sigue siendo un tema clave dentro de la física y la ingeniería eléctrica.
El uso de materiales reciclables en experimentos científicos y proyectos educativos ha cobrado gran importancia en los últimos años debido a la creciente necesidad de fomentar prácticas sostenibles y reducir el impacto ambiental. En el ámbito de la física, muchos experimentos relacionados con la electricidad estática pueden realizarse utilizando materiales reciclados que, además de ser accesibles y económicos, permiten comprender principios fundamentales de la electricidad. Un ejemplo de ello es la construcción de un generador de Van de Graaff casero.
El generador de Van de Graaff es un dispositivo electrostático diseñado para acumular grandes cantidades de carga eléctrica en una esfera metálica hueca. Fue desarrollado en 1929 por el físico estadounidense Robert J. Van de Graaff con el objetivo de producir altos voltajes para experimentos en física nuclear. Su funcionamiento se basa en el transporte continuo de cargas eléctricas mediante una banda móvil que se desplaza entre dos rodillos.
En un generador de Van de Graaff casero, muchos de los componentes pueden fabricarse a partir de materiales reciclables. Por ejemplo, la base del dispositivo puede elaborarse con cartón rígido o madera reutilizada, mientras que los soportes pueden construirse con tubos de PVC reciclados o tubos de cartón provenientes de rollos de papel. Asimismo, la banda transportadora puede fabricarse con tiras de plástico reciclado, tela o incluso bandas elásticas reutilizadas.
Los materiales conductores reciclables también desempeñan un papel fundamental en este dispositivo. La esfera superior del generador, que es donde se acumula la carga eléctrica, puede construirse utilizando objetos metálicos reciclados como latas de aluminio, recipientes metálicos o incluso la unión de varias piezas de aluminio. El aluminio es especialmente adecuado debido a su buena conductividad eléctrica y su facilidad para moldearse.
Otro componente importante son los electrodos o peines metálicos que permiten transferir las cargas eléctricas hacia la esfera. Estos pueden fabricarse con alambre de cobre reciclado proveniente de cables eléctricos viejos. El cobre es un excelente conductor y facilita el proceso de transferencia de carga hacia la superficie de la esfera metálica.
El funcionamiento del generador depende de la interacción entre materiales conductores y aislantes. La banda transportadora generalmente está hecha de un material aislante que permite transportar la carga eléctrica sin que esta se disipe rápidamente. Al moverse la banda mediante un motor o una manivela, las cargas eléctricas se transfieren desde la base hacia la parte superior del dispositivo, donde se acumulan en la esfera metálica conductora.
A medida que la carga eléctrica se acumula, el potencial eléctrico de la esfera aumenta considerablemente. Esto puede generar diversos fenómenos electrostáticos visibles, como la atracción de pequeños objetos ligeros, la generación de chispas o el levantamiento del cabello cuando una persona toca la esfera del generador. Estos efectos permiten demostrar de manera práctica conceptos fundamentales como la electrización, la inducción electrostática y la acumulación de carga.
El uso de materiales reciclables para construir un generador de Van de Graaff no solo reduce los costos del proyecto, sino que también promueve la conciencia ambiental y el aprovechamiento de recursos disponibles. Además, este tipo de proyectos fomenta el aprendizaje práctico de la física, permitiendo a los estudiantes observar directamente los efectos de la electricidad estática.
En el ámbito educativo, los generadores de Van de Graaff caseros se utilizan con frecuencia en laboratorios escolares y ferias de ciencias, ya que permiten explicar fenómenos eléctricos de forma visual e interactiva. La construcción del dispositivo también ayuda a desarrollar habilidades de creatividad, resolución de problemas y trabajo manual.
FUNCIONAMIENTO
El motor va a hacer girar el rodillo de la parte inferior que al entrar en contacto con la correa aislante va a producir una separación de cargas, es lo que se conoce como efecto triboeléctrico. Tanto el rodillo como la correa van a adquirir las mismas cargas pero de signo opuesto. El generador rodillo va adquirir carga negativa y la correa carga positiva el intenso campo eléctrico que se forma entre estos dos elementos ioniza el aire que los rodea. Las cargas forman un plasma conductor debido al fuerte campo eléctrico creado, que hace que finalmente estas cargas se repelen.
Cuando se va a formar un puente conductor para el movimiento de cargas. El rodillo va a atraer las cargas negativas, pero la correa va a atrapar muchas de ellas al pasar por la misma. En el rodillo la densidad de carga va a ser mayor que en la correa ya que por esta última se van a extender por una mayor superficie, además, la carga del rodillo va a ser muy intensa ya que dicha carga va a acumularse en dicha zona. De esta forma la cinta aislante va a ir transportando un flujo continuo de carga negativa hacia el rodillo superior. Como el rodillo superior es de un material neutro no se va a transportar cargas en el descenso de la correa. La carga al llegar al rodillo superior que se encuentra en el interior de la esfera, se va a creando un campo lo bastante intenso para ionizar el aire. A partir de ahí también se va a ir cargando el aire del interior de la esfera.
El soporte o columna aislante (tubo de espaguetis) lo cortamos por su base para que la banda aislante pueda pasar por los dos extremos. El hecho de usar este tipo de recipientes sólo se debe a que son transparentes y a efectos de divulgación es más sencillo mostrar cómo gira la banda que con un soporte opaco.
En el pie metálico (fuente de alimentación) realizamos una perforación con el mismo diámetro que el soporte, dentro de esta carcasa atornillamos el motor con su correspondiente cableado y conectamos está a tierra. También atornillamos a la carcasa en la zona donde circula la banda una placa de aluminio que realiza el efecto puntas y carga la banda.
En la parte superior del soporte atornillamos unos topes de plástico donde apoya la semiesfera y unos perfiles que sirven como soporte del rodamiento superior y la malla de aluminio que recoge la carga y la distribuye por la esfera.
Las dos semiesferas se acoplan entre sí mediante unas pequeñas tiras de plástico que están pegadas en la semiesfera inferior de forma que la superior encaja en esta. El rodillo inferior está envuelto en teflón (cinta de teflón típica usada en fontanería), el superior está envuelto en papel de aluminio. Estos recubrimientos los hemos realizado para favorecer el efecto triboeléctrico.
Para poder descargar nuestro generador tenemos que usar una masa conductora conectada a tierra, hemos usado un martillo con un cable conectado a su cabeza que lo enlaza con tierra.

INVESTIGACIÓN DE CAMPO:

Se realizó una visita al museo del rehilete, lugar en donde seobtuvo la oportunidad de presenciar la energía electrostática detalladamente.
Se complementó este proyecto con información consultada en fuentes electrónicas y físicas.

INVESTIGACIÓN EXPERIMENTAL:

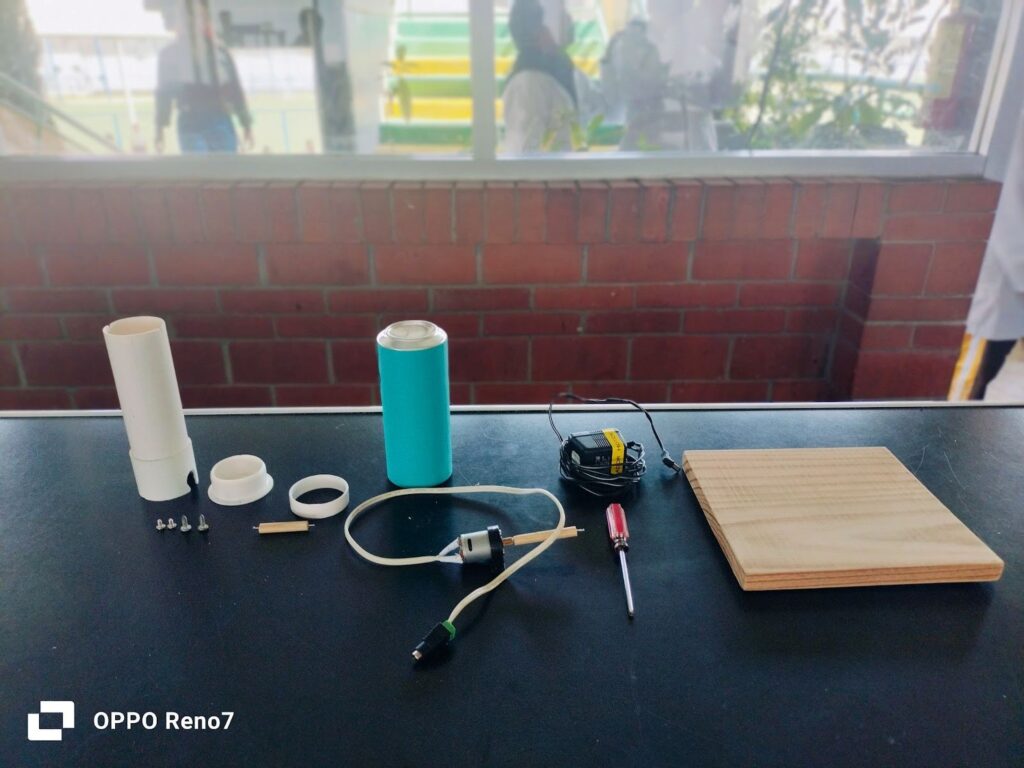

Para este experimento utilizamos:

Tornillos o pijas
Una esfera metálica hueca (Realizado de papel aluminio o una lata.)
Un tubo de PVC
Un motor (Extraido de uno carro
Un rodillo aislante (Realizado con madera y plástico.)
Una banda liga ancha aislante (Realizado con una ligadura.)
2 cepillos metálicos (El inferior realizado con un cable de cobre, y el superior con una lata cortada en forma de peine.)
Una tabla de madera de 30 x 30 cm aprox.

PROCEDIMIENTO

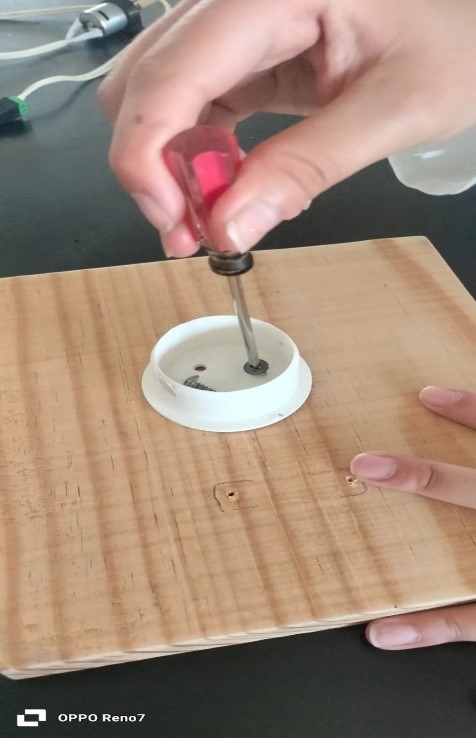

Paso 1, En una tabla de madera, se fija la base del soporte,(del tubo de PVC), con tornillos y un desarmador.

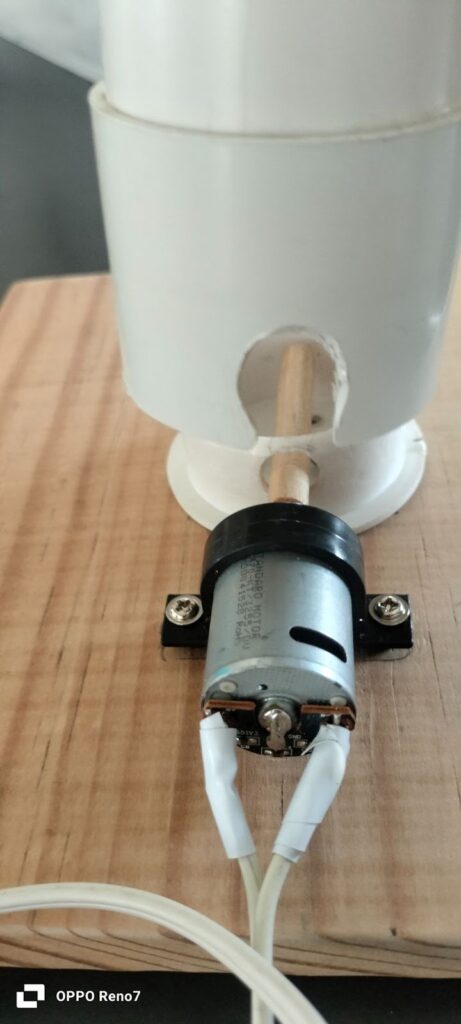

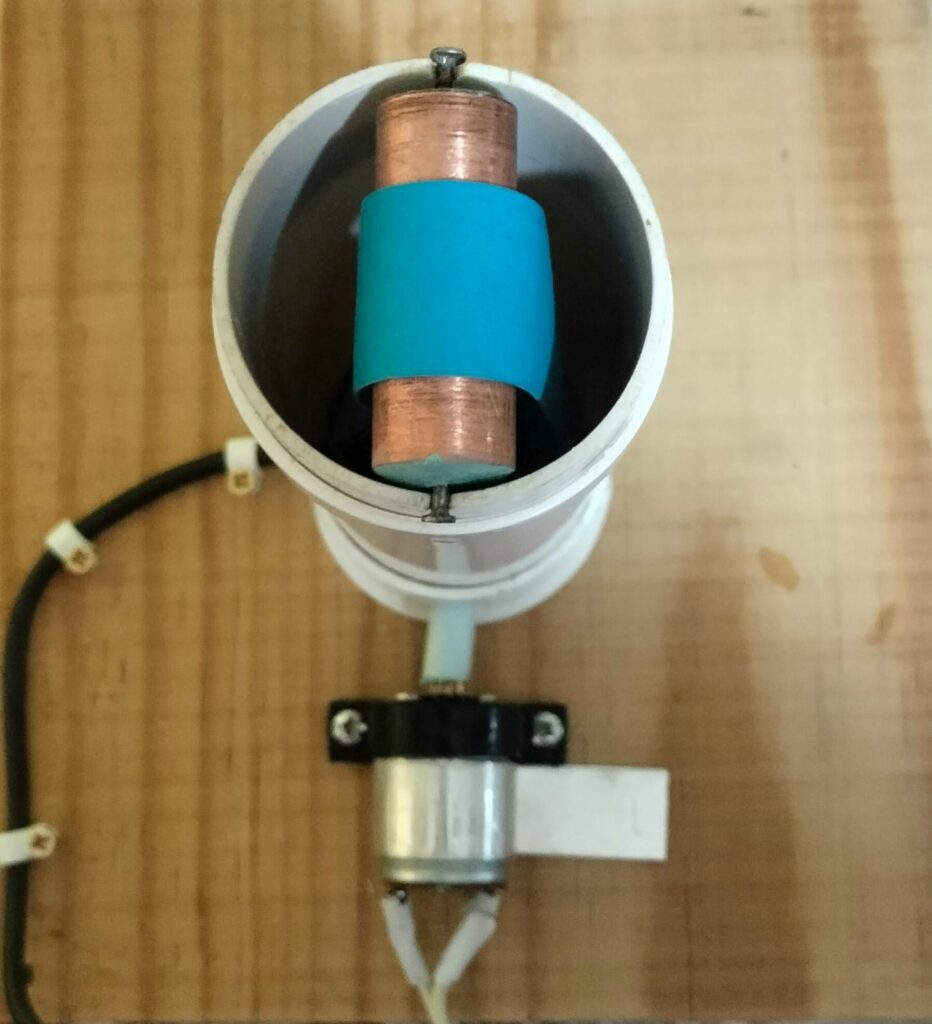

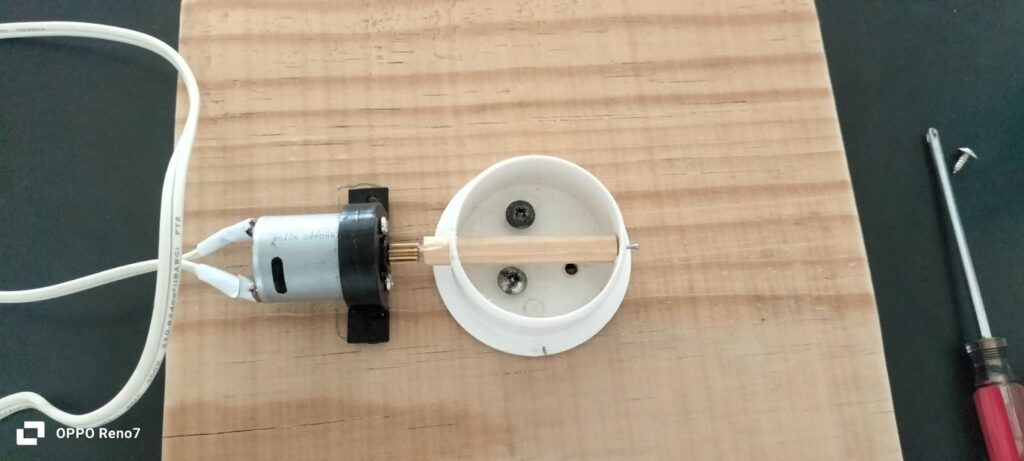

Paso 2.Colocar y fijar el motor junto con el primer rodillo a un costado de la base ya adherida anteriormente.

Paso 3. Colocar el segundo soporte que le dará equilibrio al Van de Graaff.

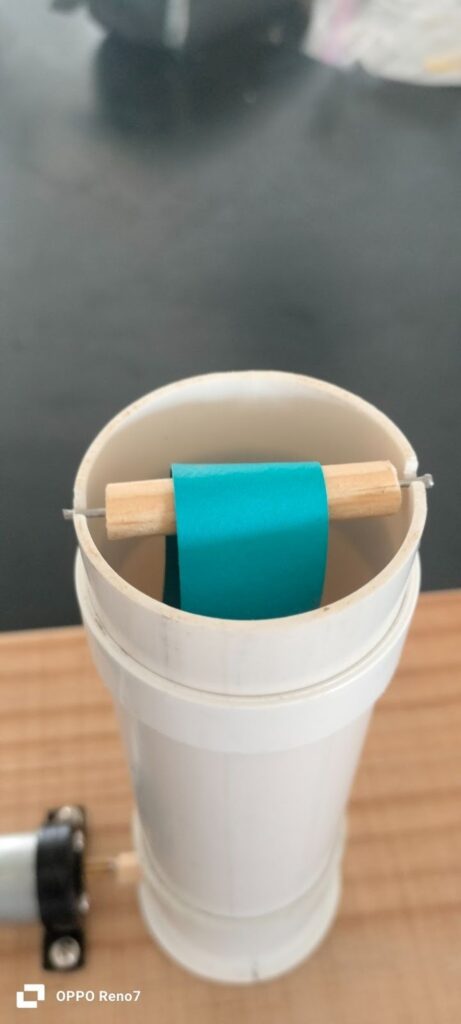

Paso 4. Colocar el segundo rodillo en la parte superior del tubo de PVC

Paso 4. Colocar la banda elástica alrededor de ambos rodillos conectándolos.

Paso 5. Colocar los peines de metal en la parte superior e inferior del dispositivo

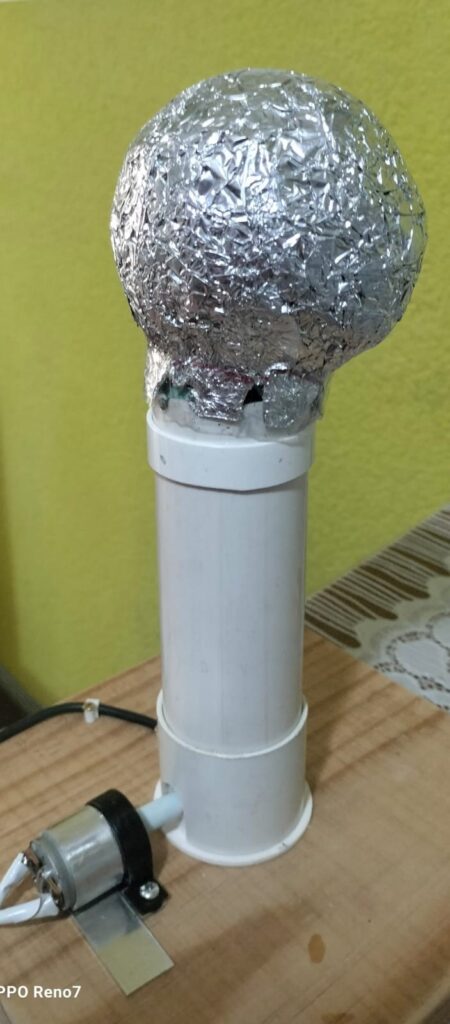

Paso 6. Colocar la esfera de aluminio (lata) y encenderla.

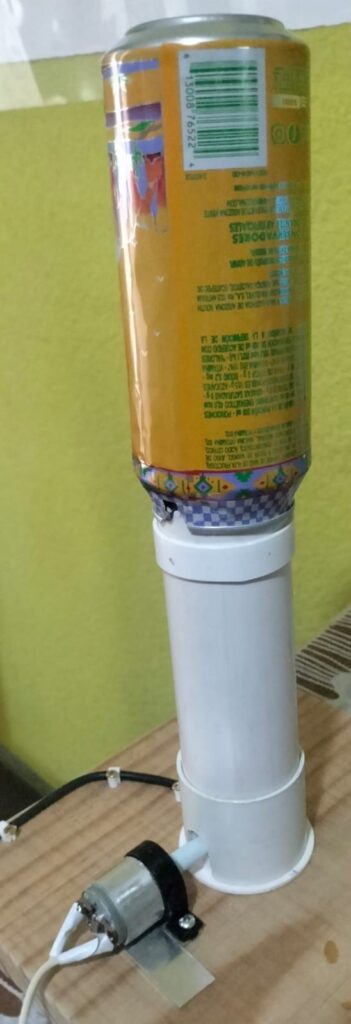

Durante el desarrollo del proyecto se logró construir un prototipo funcional de un generador electrostático Van de Graaff utilizando materiales reciclados como madera, tubos de PVC, una lata de aluminio, bandas elásticas, cepillos metálicos y un motor pequeño.
Una vez ensamblado el dispositivo, se realizaron diversas pruebas para observar su funcionamiento.
Al activar el motor, la banda aislante comenzó a girar entre los dos rodillos, transportando las cargas eléctricas hacia la esfera metálica situada en la parte superior del generador.

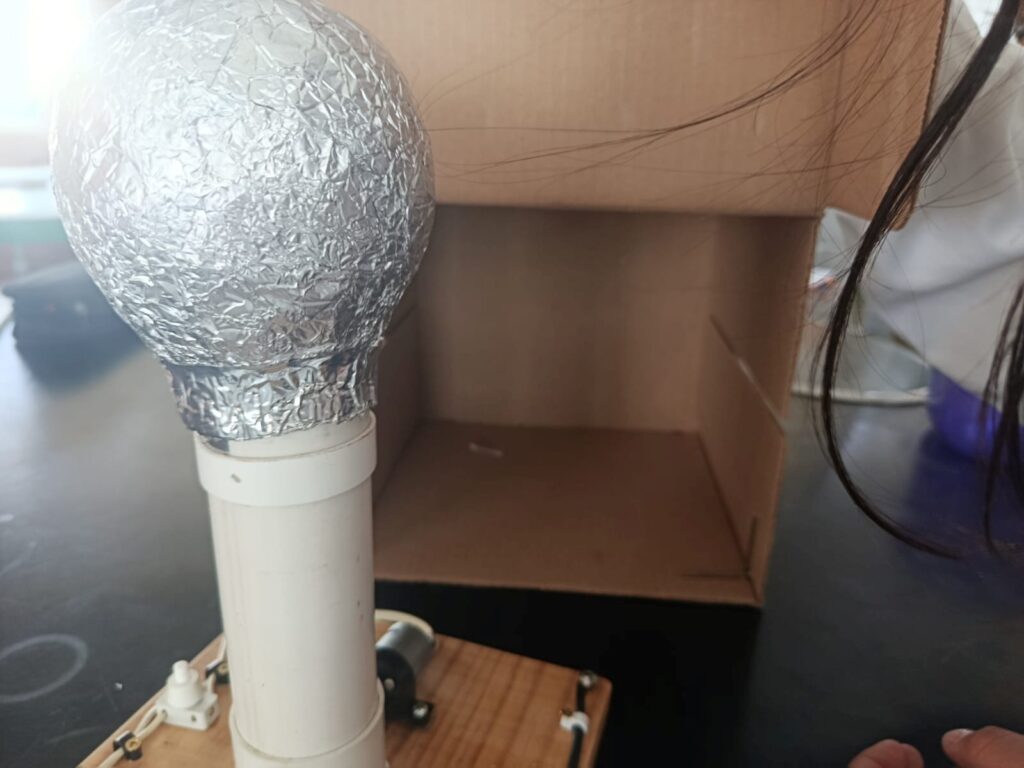

En las pruebas se observó que la esfera metálica comenzó a acumular carga electrostática, lo cual pudo comprobarse mediante diferentes efectos visibles. Por ejemplo, al acercar la mano al generador se percibieron pequeñas descargas eléctricas y al aproximar el cabello a la esfera metálica se produjo un efecto de repulsión que hizo que los cabellos se elevarán probando que nuestro objetivo del proyecto se cumplió.

Una vez que elaboramos el generador de Van de Graaff, logramos comprobar de manera práctica cómo funciona la energía electrostática y cómo se comportan las cargas eléctricas cuando se acumulan en un conductor. Esto nos permitió relacionar nuestra hipótesis con un resultado visible, como pequeñas descargas o la atracción de objetos ligeros.También comprobamos que es posible construir un dispositivo funcional con materiales accesibles, como lo son madera, tubos de PVC, plástico, latas ,cables ,etc, lo que refuerza la idea de que podía elaborarse con materiales de reciclaje.
Entonces la elaboración del generador no solo nos permitió observar la energía electrostática, sino también fortalecer nuestra comprensión sobre el comportamiento de las cargas eléctricas y la diferencia de potencial, Además, el hecho de haber utilizado materiales de reciclaje demuestra que es posible construir un dispositivo funcional sin necesidad de recursos costosos, aprovechando objetos que tenemos en casa.

-Azeheb. (s.f.). Entiende lo que es el generador de Van de Graaff. Recuperado de https://blog.azeheb.com.br/es/entiende-lo-que-es-el-generador-de-van-der-graaff/
-Ferrovial. (s.f.). ¿Qué es la electrostática? https://www.ferrovial.com/es/stem/electrostatica/
-Comergtz. (s.f.). La electrostática en la vida diaria: beneficios y aplicaciones prácticas. https://comergtz.com/blog/electrostatica-en-la-vida-diaria-beneficios-y-aplicaciones-practicas/
-Science Buddies. (s.f.). Van de Graaff generator.https://www.sciencebuddies.org/science-fair-projects/references/van-de-graaff-generator
-Science Buddies. (s.f.). Experimentos de ciencia con materiales reciclados.https://www.sciencebuddies.org/stem-activities/recycled-materials-science-projects
